河砂日渐枯竭，机制砂指日可待
混凝土是现代土木工程中用量最大、用处最广的一种修建材料，其间，砂同石子、水泥相同，是混凝土的重要组成部分。由于砂资源缺少，在我国许多区域都呈现了乱采乱挖天然砂的状况，特别在这几年里，毁田挖砂、损坏河道挖砂的状况很遍及，这些行为不光损坏了有限的犁地、防洪堤堰，并引发了不少工程事端。天然砂这一天然资源在我国呈现了逐步削减、质量日益下降、价格成倍上涨的现象。因而，寻找新的混凝土用砂资源现已火烧眉毛，开发和运用机制砂已成为处理修建用砂缺少的重要手法之一。机制砂替代天然河砂不只具有必定的经济性和适应性，还具有必定的环境效益和社会效益，并且由于机制砂出产 不受气候、季节的影响，并且在出产工艺上还能得到有用操控。

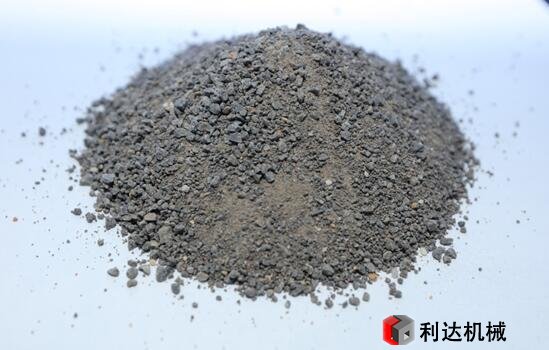

机制砂的优缺陷机制砂的长处（1）工厂化出产，质量能够得到确保工厂出产能够从选材、破碎等一系列的工艺流程上树立质量监控体系，出产条件好，砂的质量才干得到确保。
（2）砂的物理力学功能好能够有意识的挑选硬质岩石出产机制砂，避免选用软质、风化岩石，一起，含泥（块）量能够人工筛分操控。化学成份和母材、碎石共同，对混凝土没有负面作用，适合做高强混凝土。
（3）机制砂的颗粒级配、细度模数能够调整能够按照工程的需求，结合母材的特色及混凝土的要求，调整机制砂的细度模数与颗粒级配。调整的办法首要是经过破碎设备、工艺流程的挑选来完成。
机制砂的缺陷（1）天然砂颗粒浑圆，外表润滑。
天然中砂细度模数一般为2.6～3.0，级配较好，对混凝土的作业性非常越有利。机制砂颗粒尖利，多棱角，外表粗糙，细度模数多为3.0以上，与天然河砂比较，机制砂的颗粒级配稍差，大于2.5mm和小于0.08mm的颗粒偏多，导致混凝土的和易性较差，容易引起混凝土的外观质量缺陷。可是，机制砂的缺陷能够经过挑选适宜的碎砂设备、合理运用砂中含石粉量、调整砂率，以及选用适宜的外加剂等办法来克服。
（2）机制砂含有必定量的石粉。
石粉和泥的粒径尽管都是小于0.075mm，可是他们的成份不相同，细度相差也比较大。泥颗粒大多小于0.016mm，而石粉颗粒大都在0.016～0.075mm之间。泥吸附在砂的外表，妨碍砂与水泥的粘结；而适量的石粉却可填充在水泥、细砂的空地之间，使机制砂混凝土的作业性增强。
机制砂混凝土的功能硬化前混凝土的功能机制砂混凝土硬化前的功能首要涉及到混凝土的稠度、和易性、可塑性、可加工性等方面，这些功能并不是孤立的，而是彼此之间有必定的彼此相关，是从不同的视点描绘新拌混凝土的特性。其间，混凝土的和易性是非常重要的一个目标，它不只表明混凝土灌溉成型的难易程度，也表明混凝土反抗材料分层离析的才干。混凝土和易性的详细目标为坍落度。在水灰比相同的状况下，机制砂混凝土坍落度要比河砂混凝土的小，这首要是由于机制砂自身具有裂隙、空地及孔洞，其有一部分颗粒为矿物颗粒集合体，这样就增大了砂子的比外表积，吸附了更多的水，导致混凝土的需水量添加，坍落度减小。
机制砂混凝土的力学功能混凝土的力学功能目标包含抗拉强度、抗弯强度、抗压强度、弹性模量、粘结强度、疲劳强度、缩短徐变特性等。由于机制砂一般选用硬质岩石破碎，机制砂比天然砂的抗压强度更高。因而机制砂混凝土与天然砂混凝土比较，各项力学功能目标更高。当然，混凝土的强度、弹性模量等力学功能目标除了和砂的强度有关之外，还与其他要素有关，如机制砂中的石粉含量和混凝土合作比中的砂率等。
机制砂混凝土的耐久功能混凝土的耐久功能是指混凝土在长期运用的过程中，具有反抗冻融循环等气候条件、酸碱等物理化学侵蚀作用、受光热作用、流水冲蚀作用的才干。假如混凝土越密实，那么抗渗抗冻性越好。由于混凝土的抗渗性首要是和其孔隙有关。对于机制砂混凝土的抗冻融耐久性还缺少体系的研讨。综合已有的研讨结果，能够发现机制砂在必定程度上改进了混凝土的作业功能，具有必定的微集料填充作用，各方面都优于中砂混凝土，机制砂和天然细砂混合制造出的混凝土抗渗性比中砂混凝土差。
尚需进一步研讨的问题机制砂在我国混凝土结构工程实践中的运用还处在起步阶段，为了推广机制砂在混凝土特别是桥梁工程中高功能混凝土中的运用，还应开展深化、广泛的研讨。
机制砂颗粒形状、颗粒级配的研讨机制砂的颗粒形状、颗粒级配对混凝土的和易性、强度、抗干缩性及耐磨等功能有影响。不同粒形的机制砂对混凝土的和易性影响比较大，片状颗粒拌制的混凝土和易性较差，最理想的粒形是近似于立方体颗粒。机制砂中要含有适量的石粉，不光能够进步混凝土的强度，还能够改进混凝土的和易性。
高效、优质制砂设备和制砂工艺的研讨凡是能经济有用地加工出小于5mm的合格粒度级配的机械加工设备都能够作为制砂机械。现在，圆锥破碎机、磨碎机械、锤式破碎机、反击式破碎机、辊式破碎机、笼型破碎机和立轴冲击式破碎机都能够用来制砂。中小企业运用颚式破碎机较多，出产工艺比较简单，产品质量良莠不齐。混凝土用机制砂对砂的颗粒形状及级配有很高的要求。为了出产出符合要求的优质机制砂，需求从设备挑选、工艺流程、质量操控等方面进行综合研讨。跟着我国基本建设的不断深化和环境保护的日益加强，天然砂的运用在许多方面都被限制。面临修建业需求砂量的添加，天然资源现已不能再满意工程的需求，所以必须要在机制砂的运用上下功夫。假如机制砂运用取得成功，往后的施工安排将有可能发生改变，例如在围岩较好的地道中施工，混凝土所需的碎石和机制砂就能够在掘进过程中得到处理。
机制砂混凝土拌和设备的研讨拌和设备也是影响混凝土质量的一个重要要素。机制砂混凝土的拌和不宜选用小型拌和设备。在施工之初，机制砂混凝土的拌和是选用与天然砂混凝土拌和的办法，结果不能满意工程的质量要求。特别是少数混凝土的拌和，决不能运用非强制性混凝土拌和设备，不然混凝土的外观质量难以确保。机制砂混凝土只有选用大型拌和站或强制拌和设备来拌和，才干确保工程的质量。然后改进了混凝土的孔隙结构，添加了混凝土的密实度。
机制砂混凝土的运用须加强工程实验机制砂混凝土的运用必须按要求合理设立工程实验室，以加强对混凝土的配比、和易性、抗渗、抗压强度、抗拉强度、弹性模量、疲劳强度、缩短徐变、耐久功能等目标的及时监控，然后确保混凝土的质量。
结语现在，机制砂混凝土在施工实践中运用相对比较少，对这种混凝土的长期功能还缺少深化的研讨讨论。这些功能首要包含缩短徐变功能、抗冻功能以及抗渗功能等耐久性目标。在往后的工程施工中应该不断地加强研讨，以完善机制砂混凝土的各种目标，使其在工程中得以广泛的运用。
