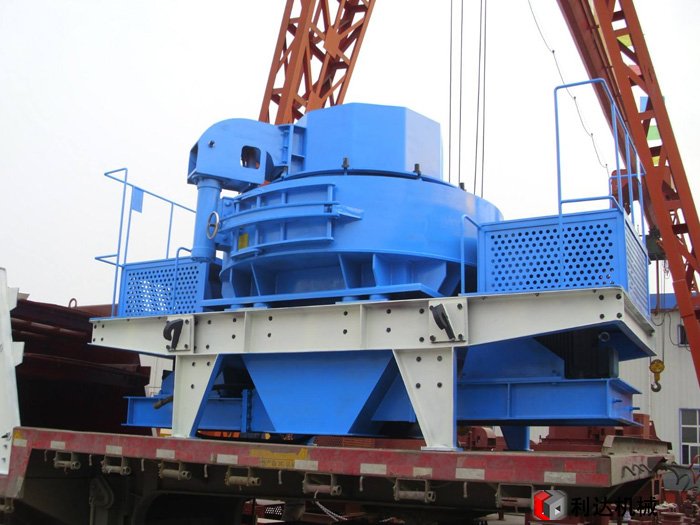

第三代制砂机整体结构详尽介绍
第三代制砂机由机体外壳、衬板、反击板、转子滚简(转子A)、转子滚筒(转子B)、滚筒轴、刀体、刀架与轴承座组成。
第三代制砂机体外壳1由厚14~16毫米钢板焊接而成。外壳内侧用螺栓固定有衬板,衬板用厚20毫米钢板制造。
反击板用厚12毫米钢板制造,在其上用螺栓固定有20毫米厚衬板(也用钢板制造)。反击板弯成园孤形,园孤的曲率半径是1230毫米,孤长是1200毫米,宽度是400毫米。第三代制砂机体内共装二块反击板(同一规格)。
转子滚筒与由壁厚30毫米的无缝钢管加工而成,滚筒直径为360毫米,宽度为400毫米。滚筒也可以用钢板卷制。转子滚筒焊接在滚筒轴6上,滚筒轴用45号钢制造,轴的直径为90毫米,长度为860毫米。
制砂机滚筒轴放在轴承座上,选用双列向心球面滚动轴承,型号3615。
制砂机刀架焊接在转子滚筒上,在刀架上用螺栓固定有刀体7。在一个滚筒上,刀架与刀体各为三个,均由废旧钢板制成。刀架尺度为30x107x400毫米,刀体尺度为40x40x400毫米。
为了延长第三代制砂机刀体的使用寿命,在刀体与刀架的连接处,设计了升降调节装置。当刀体使用一段时间并有磨损,而影响到出料粒度变粗时,可将螺栓拧松,拆掉一个垫块,此刻刀体可向外拉出一段距离(相当于一个垫块的距离),从而使转子与反击板的间隙仍坚持必定。垫块共有三个,因而刀体可作三次调节后才作废,这样既延长了刀体的使用周期,又确保了出料粒度符合必定的要求。
